Hliníkové okná a dveresú široko používané v rezidenčnej, obchodnej, priemyselnej a výškovej architektúre, pretože kombinujú konštrukčnú pevnosť, flexibilitu dizajnu, odolnosť voči poveternostným vplyvom, nízke nároky na údržbu a kompatibilitu s modernými zasklievacími systémami. Najúčinnejšia špecifikácia však nie je len otázkou výberu hliníka. Séria rámov, stupeň zliatiny, konfigurácia otvoru, tvorba skla, tepelné oddelenie, tesnenia, kovanie, povrchová úprava, odvodnenie a detaily inštalácie, to všetko ovplyvňuje konečný výkon dokončeného otvoru. Táto príručka vysvetľuje, ako tieto prvky spolupracujú, ako porovnávať bežné konfigurácie, ako prispôsobiť systém prostrediu budovy a ako sa vyhnúť chybám v špecifikácii, ktoré môžu znížiť komfort alebo výkon služieb.
Obsah
Kliknutím na ľubovoľnú sekciu prejdete priamo na tému.
Prečo je výber materiálu v moderných otvoroch dôležitý
Okno alebo dvere sú viac ako rám okolo tabule skla. Tvorí súčasť plášťa budovy, ovplyvňuje to, ako ľudia vnímajú vnútorný priestor, a musí pracovať pri opakovaných cykloch otvárania, meniacich sa teplôt, tlaku vetra, dažďa, slnečného žiarenia a denného čistenia.
Preto by sa výber materiálu mal zvážiť spolu s návrhom systému. Hliník je atraktívny pre architektonické aplikácie, pretože ponúka užitočnú kombináciu pevnosti, rozmerovej stability, výrobnej flexibility a relatívne nízkej konštrukčnej hmotnosti. Môže byť tiež vytlačený do zložitých sekcií, čo umožňuje dizajnérom a výrobcom integrovať komory, zasklievacie vrecká, drenážne cesty, tesnenia, miesta upevňovacích prvkov a ďalšie funkčné prvky do jedného koordinovaného profilového systému.
Pre rezidenčný projekt sa to môže premietnuť do štíhlych línií a praktického vetrania. V prípade komerčnej budovy sa priority môžu posunúť smerom k väčším preskleným plochám, opakovaným cyklom otvárania, silnejšiemu hardvéru alebo prísnejšej kontrole pohybu vzduchu a vody. V pobrežnom prostredí je dôležitá najmä povrchová ochrana a odolnosť proti korózii. V oblasti silného vetra si geometria profilu, výstuž, výber skla a ukotvenie zaslúži veľkú pozornosť.
Profily prenášajú zaťaženie od zasklenia, kovania, tlaku vetra a prevádzkových síl do konštrukcie budovy.
Rámy, tesnenia, drenážne kanály a zasklenie spolupracujú na obmedzení nežiaduceho pohybu vzduchu a vody.
Rozmery profilu, pohľadové línie, povrchová úprava, farba a štýl otvárania ovplyvňujú vizuálny jazyk fasády.
Geometria hardvéru a rámu určuje, ako ľahko sa jednotka otvára, zatvára, zamyká, ventiluje a zostáva zarovnaná.
Najsilnejšie systémy preto nie sú definované jedným znakom. Výkon pochádza z koordinácie. Vysokokvalitná zliatina nemôže kompenzovať zlé odvodnenie. Pevný rám nemôže vytvoriť spoľahlivé tesnenie, ak je geometria krídla nepresná. Vynikajúce sklo nedokáže prekonať zle inštalovaný obvodový spoj. Kompletná zostava sa musí považovať za jeden skonštruovaný otvor.
Pochopenie štrukturálneho systému
Základná konštrukčná logika hliníkového otvoru je jednoduchá: extrudované profily vytvárajú rám a pohyblivé časti, zasklenie je držané vo vyhradených vreckách, kovanie je umiestnené v zosilnených oblastiach a tesniace komponenty uzatvárajú zamýšľané medzery medzi pevnými a pohyblivými časťami.
To, čo robí systém sofistikovaným, je interakcia medzi týmito prvkami. Profil, ktorý vyzerá z exteriéru kompaktne, môže obsahovať viacero vnútorných komôr. Tieto komory môžu pomôcť s tuhosťou, odvodňovacím vedením, umiestnením upevňovacích prvkov alebo tepelným oddelením. Skutočná geometria profilu preto môže rozprávať oveľa užitočnejší technický príbeh ako samotný viditeľný povrch.
Pevné rámy a ovládateľné sekcie
Pevný obvodový rám vytvára spojenie medzi otvorom a stenou. Musí si zachovať svoju geometriu a zároveň odolávať zaťaženiu prenášanému cez krídlo a zasklenie. Prevádzkové sekcie naopak musia vyrovnávať tuhosť s pohybom. Ich rozmery musia zostať dostatočne stabilné, aby hardvér správne fungoval a aby tesnenia udržiavali konzistentný kontakt.
Zasklené vrecko
Zasklievacia kapsa určuje, ako je sklo usadené, podopierané, pridržiavané a utesnené. Dobre navrhnuté vrecko správne podopiera sklo a zároveň ponecháva priestor pre tesnenia, bloky, odvodňovacie opatrenia a požadovanú hrúbku skla. Pred výrobou by sa mala vždy skontrolovať kompatibilita medzi sklom a profilovým systémom.
Spoje a spojovacie body
Rohové spoje a mechanické spojenia sa pri vizuálnom porovnávaní často prehliadajú, pretože nie sú najzreteľnejšou časťou hotového otvoru. Napriek tomu môžu ovplyvniť zarovnanie, tuhosť, kontinuitu tesnenia a dlhodobú prevádzku. Presné rezanie a presná rohová montáž sú dôležité najmä vtedy, keď sú viaceré jednotky inštalované v súvislej fasáde.
Pre projektové tímy je užitočným zvykom požadovať kompletný výkres rezu, a nie hodnotiť rám iba z fotografií. Rez môže odhaliť hĺbku profilu, usporiadanie komory, prídavok na zasklenie, umiestnenie tepelnej bariéry, drenážnu trasu, polohu tesnenia a hardvérové rozhranie v jednom pohľade.
Hliníkové okná a dveresa najlepšie chápu ako inžinierske zostavy. Fráza môže znieť jednoducho, ale skutočný technický systém sa môže výrazne líšiť v závislosti od série profilov, štýlu otvárania, zliatiny, skla, tepelného dizajnu, tesnení a environmentálnych požiadaviek.
Ako výber zliatiny ovplyvňuje výkon
Nie všetky hliníkové profily majú rovnaké mechanické vlastnosti. Skupina zliatin a temperovanie ovplyvňujú pevnosť, klznosť, predĺženie, odozvu obrábania a spôsob, akým možno profil navrhnúť podľa konkrétnej požiadavky na zaťaženie.
Pre architektonické systémy sa často zvažujú dve triedy 6063-T5 a 6061-T6. Nie sú zameniteľné v každej aplikácii. Správna voľba závisí od požadovanej geometrie profilu, stavu zaťaženia, spôsobu výroby a špecifikácie projektu.
| Stupeň materiálu | Typická postava | Typická úvaha o dizajne | Kde to môže byť užitočné |
|---|---|---|---|
| 6063-T5 | Silná profilová extrúzia s dobrými vlastnosťami povrchovej úpravy | Užitočné pre mnoho konvenčných architektonických profilov a detailných výliskov | Rezidenčné a všeobecné obchodné systémy |
| 6061-T6 | Vyššia mechanická pevnosť a silnejší potenciál nosnosti | Pri správnej konštrukcii môže podporovať náročnejšie konštrukčné požiadavky | Väčšie časti, ťažšie zasklenie alebo aplikácie vyžadujúce vyššiu konštrukčnú kapacitu |
Sila je len jedným výberovým kritériom
Pevnejšia zliatina nevytvára automaticky lepší otvor. Ak je profil pre svoju zamýšľanú funkciu zbytočne ťažký, ostatné časti systému sa nemusia zlepšiť jednoducho preto, že pevnosť materiálu je vyššia. Treba ešte posúdiť geometriu profilu, hrúbku steny, rozpätie, rozstup podpier, hmotnosť skla, usporiadanie kovania a ukotvenie.
Užitočnejšia otázka nie je „Ktorá zliatina je najsilnejšia? ale "Ktorá zliatina podporuje požadovaný dizajn s vhodnou geometriou a konzistenciou výroby?" Tento posun vedie k lepším technickým rozhodnutiam, pretože spája vlastnosti materiálu so skutočnými aplikačnými podmienkami.
Sledovateľnosť a konzistencia materiálu
Pri väčších projektoch je dôležitá konzistentnosť naprieč výrobnými šaržami. Zvolená zliatina a temperovanie by mali byť jasne definované v technickej špecifikácii a výrobné záznamy by mali umožňovať odlíšiť schválené materiály od náhrad. Konzistentnosť je dôležitá najmä vtedy, keď sa opracovanie profilu, eloxovanie alebo povrchová úprava vykonáva v niekoľkých výrobných fázach.
- Definujte zliatinu a temperovanie:Vyhnite sa používaniu všeobecných výrazov, ako napríklad „hliník s vysokou pevnosťou“ bez technického označenia.
- Priraďte sekciu k nákladu:Výber materiálu a geometria profilu by sa mali posudzovať spoločne.
- Skontrolujte požiadavky na výrobu:Rezanie, obrábanie, spájanie a dokončovanie môže ovplyvniť praktický výkon hotového komponentu.
- Udržujte záznamy zarovnané:Materiálové špecifikácie by mali zodpovedať výrobným výkresom a kontrolnej dokumentácii.
Ako fungujú série snímok a hĺbka profilu
Rad rámov sa často používa na opis nominálnej šírky alebo konštrukčnej skupiny hliníkového profilu. Poskytujú kupujúcim a dizajnérom pohodlný východiskový bod na porovnanie, ale samotné sériové číslo nedefinuje úplný výkon okna alebo dverí.
Hlbší rám môže ponúknuť väčší vnútorný priestor pre komory, sklá, tesnenia, výstuhy alebo tepelne oddelené komponenty. Kompaktnejší profil môže priniesť štíhlejšie vizuálne proporcie. Ani jeden prístup nie je univerzálne lepší. Správna rovnováha závisí od budovy, konfigurácie zasklenia, konštrukčného rozpätia, vystavenia poveternostným vplyvom a cieľa dizajnu.
| Dizajnová premenná | Čo to ovplyvňuje | Prečo na tom záleží |
|---|---|---|
| Hĺbka profilu | Tuhosť sekcie, prispôsobenie zasklenia, geometria systému | Hlbšie časti môžu poskytnúť dodatočný štrukturálny a funkčný priestor |
| Hrúbka steny | Miestna tuhosť, správanie pri obrábaní, pevnosť spoja | Neadekvátny dizajn sekcie môže spôsobiť skreslenie alebo slabú podporu hardvéru |
| Usporiadanie komory | Pevnosť, drenáž, tepelná stratégia | Vnútorná geometria ovplyvňuje viac ako vzhľad |
| Zasklená veľkosť vrecka | Kompatibilita skla a usporiadanie tesnenia | Rám musí správne podopierať špecifikované zasklenie |
Prečo tá istá séria môže fungovať inak
Dva produkty s rovnakým nominálnym sériovým označením sa môžu líšiť zliatinou, hrúbkou steny, dizajnom komory, hardvérovým systémom, konfiguráciou skla a tepelne rozbitnou konštrukciou. Preto by sa so sériovými číslami malo zaobchádzať ako s identifikátormi v rámci systému a nie s univerzálnymi výkonnostnými štítkami.
Pre technický nákup a koordináciu dizajnu je užitočné porovnať výkresy rezov vedľa seba. To uľahčuje identifikáciu rozdielov, ktoré je ťažké posúdiť len z názvov produktov.
Výber medzi konfiguráciami otvárania
Štýl otvárania priamo ovplyvňuje vetranie, čistenie, výhľad, zaťaženie hardvéru, hospodárenie s vodou a interakciu otvoru s miestnosťou alebo fasádou. Vhodná konfigurácia začína skôr zamýšľaným použitím než samotným vzhľadom.
Sklopná prevádzka môže poskytnúť účinné vetranie a voľný priestor na otvorenie. Je to užitočné tam, kde je prioritou priame prúdenie vzduchu a praktická prevádzka.
Posuvné krídla sa pohybujú vo svojej vlastnej rovine, čo môže byť užitočné tam, kde je vonkajší alebo vnútorný priestor pre výkyvné krídlo obmedzený.
Prevádzka s horným pántom umožňuje vetranie a zároveň pomáha zvládať mierny dážď, keď sú geometria otvoru a tesnenia správne navrhnuté.
Viacnásobné prepojené panely môžu vytvoriť široký otvor, keď projekt vyžaduje silnejšie spojenie medzi vnútornými a vonkajšími priestormi.
Krídlové systémy
Krídlové jednotky môžu poskytovať relatívne priamu cestu prúdenia vzduchu a bežne sa používajú tam, kde je dôležité vetranie. Pretože krídlo vyčnieva do smeru otvárania, dizajnéri by mali skontrolovať umiestnenie nábytku, cirkulačné cesty, prístup k čisteniu a dosah kovania.
Posuvné systémy
Posuvné jednotky sa často vyberajú tam, kde je žiaduci priestor šetriaci pohyb otvárania. Zarovnanie koľaje, kvalita valcov, odvodnenie a vzťah medzi pohyblivým panelom a rámom sú kľúčové pre hladkú prevádzku. Posuvný systém by sa nemal posudzovať len podľa toho, ako hladko sa vzorka v showroome pohybuje, keď je nová; dôležitá je aj dlhodobá geometria trate a údržba hardvéru.

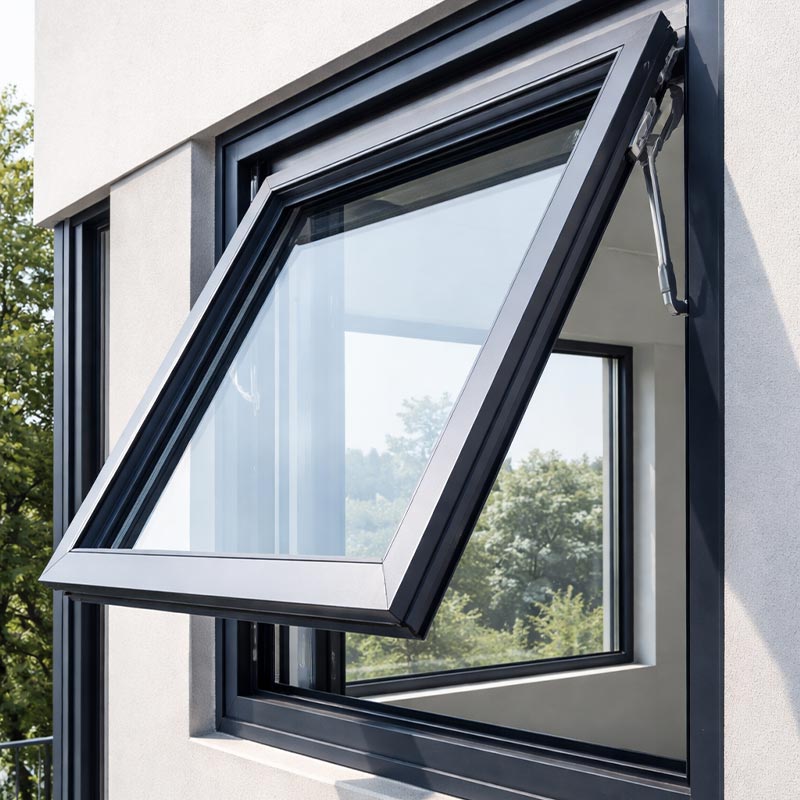

Markíza a špecializované konfigurácie
Markízové okná môžu byť praktické na riadené vetranie a môžu vytvárať výrazný rytmus fasády. Špecializované konfigurácie môžu tiež kombinovať rôzne režimy otvárania, ako sú posuvné a krídlové funkcie, aby sa prispôsobili komplexnému usporiadaniu miestnosti.
Tepelný výkon a kontrola počasia
Tepelný výkon nie je určený samotným hliníkom. Dôležitou otázkou je, ako sa teplo pohybuje cez kompletnú zostavu a ako tento pohyb zvláda rám, sklo, tesnenia, rozpery a okolitá konštrukcia.
Tradičný hliník je vysoko vodivý. V budovách, ktoré vyžadujú zlepšený tepelný výkon, môžu tepelne rozbité systémy prerušiť priamu vodivú cestu cez rám použitím separátora s nízkou vodivosťou medzi časťami kovovej časti. Na tento účel sa bežne používajú tepelné bariéry na báze PA66.
Prečo sú tepelné prestávky dôležité
Základným účelom tepelnej prestávky je znížiť priamy prenos tepla cez rám. Správne navrhnutý systém môže tiež zlepšiť správanie pri teplote vnútorného povrchu a znížiť pravdepodobnosť kondenzácie za vhodných vnútorných a vonkajších podmienok.
Tepelná izolácia však závisí od viac než len od jednoduchého pridania izolačného pásu. Geometria tepelnej bariéry, kontinuita okolo rohov, dizajn okrajov skla, hardvérové rozhrania, hĺbka rámu, tesnenia a inštalácia, to všetko ovplyvňuje skutočný výsledok.
Odolnosť voči vzduchu, vode a vetru
Výkon počasia by sa mal hodnotiť ako systém. Ku konečnému výsledku prispievajú kompresné tesnenia, drenážne kanály, tesnenia, rozhrania zasklenia, riadenie tlaku, rohové spoje a geometria rámu.
Odolnosť proti vetru je rovnako závislá od kompletnej konfigurácie. Tuhosť profilu, rozmery skla, rozstup stĺpikov, výstuž, kotvenie a výška budovy môžu podstatne zmeniť konštrukčné požiadavky. Špecifikácia produktu, ktorá neidentifikuje kontext testu alebo návrhu, by sa preto mala interpretovať opatrne.
| Oblasť výkonu | Kľúčové komponenty | Typické inžinierske zameranie |
|---|---|---|
| Termálne | Tepelná bariéra, geometria rámu, sklo, rozpera, tesnenia | Znížte vodivé a konvekčné tepelné cesty |
| Vzduchotesnosť | Tesnenia, rohové spoje, kompresia hardvéru | Počas prevádzky a pohybu udržujte nepretržité tesnenie |
| Vodotesnosť | Drenážne kanály, odtokové cesty, tesnenia, kontrola tlaku | Nasmerujte náhodnú vodu preč z vnútorných povrchov |
| Odolnosť proti vetru | Tuhosť profilu, sklo, výstuž, kotvy | Ovládajte vychýlenie a udržujte bezpečnú prevádzku pri zaťažení |
Pre budovy citlivé na klímu je tento celosystémový prístup obzvlášť dôležitý. Špecifikácia by mala vysvetľovať, ktoré časti zostavy prispievajú k požadovanému výkonu, a nie uvádzať jedno izolované číslo výkonu bez kontextu.
Sklo, tesnenia, hardvér a drenáž
Rám je len jednou časťou otvoru. Sklo, tesnenia, hardvér a drenáž môžu určiť, či hotová jednotka funguje podľa očakávania pri každodennom používaní.
Konfigurácia skla
Hrúbka skla, počet tabúľ, šírka dutiny, výber povlaku, akustická konfigurácia a bezpečnostné požiadavky by sa mali zvážiť vo vzťahu k profilovému systému. Ťažšie sklo zvyšuje zaťaženie krídlom a kovaním, takže kompatibilitu treba skôr overovať ako predpokladať.
Napríklad zasklenie s viacerými tabuľami môže zlepšiť tepelné a akustické vlastnosti, ale rám musí mať dostatočnú hĺbku zasklievacieho vrecka a štrukturálnu kapacitu, aby podporil zvolenú konštrukciu. Výber skla by preto mal prebiehať spolu s výberom rámu.
Tesnenia a tesnenia
Tesnenia udržujú kontakt medzi komponentmi, ktoré potrebujú kontrolované oddelenie. Tesniace systémy na báze EPDM sú široko používané v architektonických aplikáciách, pretože pri správnej špecifikácii a inštalácii ponúkajú užitočné vlastnosti voči poveternostným vplyvom.
Dôležitá je aj geometria tesnenia. Tesnenie musí byť dostatočne stlačené, aby sa zachovala kontinuita, ale nesmie byť preťažené do takej miery, že sa prevádzka stane zbytočne obtiažnou. Rohové spájanie, dĺžka tesnenia, umiestnenie spoja a kvalita inštalácie prispievajú k spoľahlivosti tesnenia.
Hardvér
Pánty, zámky, valčeky, kľučky, obmedzovače, trecie vzpery a viacbodové systémy musia byť prispôsobené veľkosti a hmotnosti krídla. Hardvérová kapacita by sa mala brať do úvahy spolu s prevádzkovou frekvenciou a environmentálnou expozíciou.
Drenáž
Správne odvodnený rám sa nesnaží úplne vysušiť každý povrch. Namiesto toho riadi náhodnú vlhkosť vedením vody cez kontrolované cesty smerom k vonkajším vypúšťacím bodom. Po zhotovení, dokončení, inštalácii a čistení by mali odtokové otvory zostať voľné.
- Kompatibilita skla:Potvrďte hrúbku, hmotnosť, hĺbku vrecka a metódu zasklenia.
- Kontinuita tesnenia:Skontrolujte rohy, spoje, kompresiu a prístup k výmene tam, kde je to možné.
- Kapacita hardvéru:Prispôsobte kovanie hmotnosti krídla, rozmerom a frekvencii otvárania.
- Drenážna cesta:Overte, či má voda definovanú cestu do exteriéru.
Povrchová úprava a dlhodobý vzhľad
Povrchová úprava je vizuálnou aj funkčnou súčasťou hliníkového architektonického systému. Povrchová úprava ovplyvňuje farbu, štruktúru, odolnosť voči vplyvu prostredia, čistiteľnosť a vnímanú kvalitu dokončenej fasády.
Bežné prístupy zahŕňajú eloxovanie, práškové lakovanie, efekty prenosu tepla pre vzhľad dreva a nátery na báze fluórovaných uhľovodíkov pre náročné exteriérové aplikácie. Každá metóda vytvára iný charakter povrchu a mala by byť zvolená podľa požadovaného vzhľadu a podmienok prostredia.
Eloxované povrchy
Eloxovanie vytvára na hliníkovom povrchu riadenú vrstvu oxidu. Môže vytvárať kovové povrchové úpravy a odolný architektonický vzhľad pri zachovaní vizuálneho spojenia so základným hliníkovým materiálom.
Práškové lakovanie
Práškové lakovanie poskytuje širokú farebnú flexibilitu a je široko používané pre súčasné obytné a komerčné fasády. Môže podporovať štandardné farebné systémy a povrchové úpravy špecifické pre daný projekt, keď je príprava substrátu, predúprava, vytvrdzovanie a kvalita náteru riadne kontrolovaná.
Efekty dreva
Techniky tepelného prenosu môžu vytvárať vizuálne vzory, ktoré pripomínajú drevo, pričom si zachovávajú hliníkový substrát. Tento prístup je užitočný, keď projekt hľadá teplejší architektonický vzhľad bez zmeny základnej materiálovej platformy.
Čo treba skontrolovať?
| Možnosť Dokončiť | Vizuálny charakter | Užitočná úvaha |
|---|---|---|
| Eloxovanie | Kovové a architektonické | Užitočné tam, kde je požadovaný prírodný charakter hliníka |
| Práškové lakovanie | Široká škála pevných farieb a textúr | Vhodné pre mnoho rezidenčných a komerčných farebných programov |
| Tepelný prenos | Vzhľad dreva | Užitočné pre projekty kombinujúce súčasné rámovanie s teplejšími vizuálnymi podnetmi |
| Fluorokarbónový povlak | Architektonický vonkajší vzhľad | Pri správnej špecifikácii možno zvážiť pre náročnejšiu fasádu |
Konzistencia farieb je dôležitá aj vtedy, keď je na jednej fasáde inštalovaných veľa jednotiek. Špecifikácia projektu by mala definovať typ povrchovej úpravy, referenciu farby, očakávaný lesk alebo textúru a prijateľné kritériá kontroly.
Priraďovanie systémov k aplikáciám budov
Rôzne typy budov kladú rôzne nároky na otvory. Namiesto hľadania jednej univerzálnej konfigurácie by dizajnéri mali identifikovať dominantné environmentálne a prevádzkové požiadavky projektu.
Medzi priority často patrí denné svetlo, vetranie, akustický komfort, prístup k upratovaniu, tepelná kontrola a rovnováha medzi vizuálnymi proporciami a praktickým využitím.
Opakovaná prevádzka, väčšie rozmery presklenia, koordinácia fasády, bezpečnosť, odolnosť a konzistentný vzhľad sa môžu stať dôležitejšími.
Tlak vetra, ukotvenie, deformácia konštrukcie, vodné hospodárstvo a prístup k údržbe si zaslúžia podrobné technické preskúmanie.
Vzduch naplnený soľou zvyšuje dôležitosť výberu materiálu, prípravy povrchu, kvality náteru, odvodnenia a odolnosti hardvéru voči korózii.
Úvahy o bývaní
Domy zvyčajne vyžadujú otvory, ktoré sa dajú ľahko ovládať, čistiť, vetrať a udržiavať. Spálne môžu mať prospech z akustických aspektov, obytné priestory môžu uprednostňovať väčšie zasklené plochy a kuchyne alebo kúpeľne môžu vyžadovať praktické vetranie. Ideálna konfigurácia závisí skôr od miestnosti ako od samotnej kategórie budovy.
Obchodné úvahy
Komerčné budovy môžu mať častejšie otváracie cykly a vyššie nároky na koordináciu. Pri opakovanej inštalácii toho istého modulu je obzvlášť dôležitá rozmerová konzistencia. Pri výbere systému by sa mala prediskutovať životnosť hardvéru, dostupnosť výmeny a jednotnosť povrchovej úpravy.
Výškové a exponované fasády
So zvyšujúcou sa výškou budovy a expozíciou sa správanie vetra a vody stáva významnejším. Rám by sa mal analyzovať spolu s rozmermi skla, upevňovacími bodmi, stĺpikmi, priečnikmi a konštrukciou okolitej steny. Je tiež dôležité koordinovať vonkajšie odvodnenie a vnútorné povrchové úpravy, aby otvor po inštalácii správne fungoval.
Priemyselné prostredie
Priemyselné zariadenia môžu vystaviť otvory prachu, vlhkosti, chemikáliám, zmenám teploty alebo intenzívnemu čisteniu. V týchto situáciách sa povrchová úprava, výber tesnenia, ochrana hardvéru a prístup k údržbe môžu stať dôležitejšími ako dekoratívne prvky.
Ako čítať technickú špecifikáciu
Dobrá technická špecifikácia by mala urobiť systém zrozumiteľným bez spoliehania sa na marketingový jazyk. Kupujúci, architekti, inžinieri a inštalatéri by mali byť schopní identifikovať, čo sa skutočne dodáva a na aké podmienky sa uvedený výkon vzťahuje.
| Položka špecifikácie | Čo hľadať | Prečo na tom záleží |
|---|---|---|
| Zliatina a tempera | Presné označenie materiálu | Poskytuje základ pre pochopenie mechanického správania |
| Séria profilov | Menovité rozmery rodiny a sekcie | Pomáha identifikovať systém rámu a dostupný priestor na zasklenie |
| Nárast skla | Hrúbka skla, dutina, konfigurácia | Týka sa priamo hmotnostných, tepelných, akustických a bezpečnostných požiadaviek |
| Tepelný dizajn | Tepelne odolný materiál a konfigurácia | Ukazuje, ako je riadený prenos tepla vodivým prúdom |
| Výkon vzduchu a vody | Testovaný alebo špecifikovaný výkon s jasnými podmienkami | Vyhýba sa interpretácii izolovaných čísel bez kontextu |
| Odolnosť proti vetru | Stupeň, návrhový tlak alebo ekvivalentný skúšobný základ | Spája systém s expozíciou projektu a štrukturálnymi požiadavkami |
| Dokončiť | Proces lakovania alebo eloxovania a referenčná farba | Definuje vzhľad a očakávania povrchovej úpravy |
Požiadajte o výkresy rezov
Profilová časť je jedným z najužitočnejších dokumentov na technické porovnanie. Dokáže odhaliť, či má výrobok tepelné komory, kde je umiestnené sklo, ako fungujú tesnenia, kde vedú drenážne kanály a koľko miesta je k dispozícii pre hardvér.
Opýtajte sa, čo popisujú čísla výkonu
Čísla sú cenné iba vtedy, keď je ich kontext jasný. Tepelný koeficient môže popisovať konkrétnu časť, zasklenie alebo kompletnú zostavu. Klasifikácia vodotesnosti alebo odolnosti proti vetru môže byť spojená s definovanou konfiguráciou testu. Technické špecifikácie by preto mali vysvetľovať testovaný alebo vypočítaný stav a nie uvádzať čísla bez referenčnej konfigurácie.
Oddeľte štandardné funkcie od možností špecifických pre projekt
Niektoré charakteristiky sú štandardné pre skupinu produktov, zatiaľ čo iné závisia od požiadaviek projektu. Jasná špecifikácia by mala rozlišovať medzi štandardnými možnosťami profilu, dostupnými konfiguráciami skla, výberom povrchovej úpravy, hardvérovými balíkmi a prispôsobenými rozmermi.
Bežné chyby v špecifikácii a inštalácii
Veľa problémov s výkonom nie je spôsobených samotným základným materiálom. Vznikajú v dôsledku nesúladu komponentov, nejasných špecifikácií, zlej kontroly výroby alebo detailov inštalácie, ktoré neboli zladené so systémom okien a dverí.
- Výber len podľa vzhľadu:Tenký rám môže vyzerať atraktívne, ale stále vyžaduje dostatočnú konštrukčnú kapacitu pre zamýšľanú veľkosť skla a zaťaženie životného prostredia.
- Ignorovanie hmotnosti skla:Ťažšie zasklenie mení zaťaženie krídla a môže ovplyvniť výber kovania, pántov, valčekov a vychýlenie rámu.
- Zaobchádzanie so sériovým číslom ako s hodnotením výkonu:Rovnaký menovitý rad môže obsahovať rôzne konštrukčné a tepelné konfigurácie.
- Podcenenie drenáže:Odvodňovacia cesta môže byť zablokovaná tmelom, úlomkami, nesprávnym opracovaním alebo chybami pri inštalácii.
- Používanie nevhodného hardvéru:Hardvér musí zodpovedať rozmerom otvoru, hmotnosti krídla, prevádzkovej frekvencii a vystaveniu.
- Preskočenie koordinácie inštalácie:Dokonca aj dobre skonštruovaná jednotka môže fungovať zle, ak obvodové rozhranie nie je správne utesnené, ukotvené a odvodnené.
- Porovnanie názvov povrchových úprav namiesto špecifikácií:Dva nátery s podobnými názvami farieb môžu mať odlišné požiadavky na proces a vonkajšie výkonové charakteristiky.
- Spoliehajúc sa na vágny jazyk trvanlivosti:Tvrdenia ako „veľmi silné“ alebo „dlhá životnosť“ sú menej užitočné ako definované informácie o materiáli, povrchovej úprave, testovaní a údržbe.
Inštalácia je súčasťou systému
Otvor by mal byť inštalovaný tak, aby jeho rám zostal správne zarovnaný, mechanicky zaistený a integrovaný s konštrukciou steny. Obvodové spoje vyžadujú vhodné materiály a detaily na zvládnutie pohybu a vlhkosti.
Zarovnanie je obzvlášť dôležité pre posuvné a viacbodové systémy. Rám, ktorý je mierne nerovnomerný, môže spôsobiť nerovnomernú kompresiu, predčasné opotrebovanie hardvéru alebo náročnú prevádzku. Pred začatím prác by sa preto mali definovať montážne tolerancie.
Prečo je presná výroba dôležitá
Extrúzia je len začiatok výrobného procesu. Architektonické otvory zvyčajne zahŕňajú rezanie, CNC obrábanie, vŕtanie, opracovanie rohov, montáž, zasklenie, tesnenie, povrchovú úpravu, kontrolu a balenie. Každá fáza môže ovplyvniť konečnú montáž.
Rozmerová konzistentnosť je obzvlášť dôležitá, pretože okná a dvere obsahujú viacero vzájomne pôsobiacich komponentov. Ak je poloha otvoru, dĺžka rezu, rohový spoj alebo zasklievacia kapsa nekonzistentná, problém sa môže objaviť neskôr ako problém s hardvérom, problém s vyrovnaním, problém s tesnením alebo úprava inštalácie.
Kontrola vytláčania
Extrudované profily by si mali zachovať zamýšľanú geometriu prierezu v rámci definovaných tolerancií. Konzistentnosť sa stáva dôležitejšou, keď sa profily spájajú do veľkých zostáv alebo keď sa musia viaceré jednotky vizuálne zarovnať cez fasádu.
CNC spracovanie
Počítačom riadené obrábanie môže zlepšiť opakovateľnosť hardvérových otvorov, odvodňovacích prvkov, pozícií rukoväte, rohových rozhraní a iných kritických operácií. Hodnota obrábania nespočíva len v automatizácii, ale v opakovateľnej kontrole a kontrole procesov.
Kvalita montáže
Montážne tímy musia pochopiť vzťah medzi rozmermi rámu, tesnením, sklom, hardvérom a drenážou. Správne umiestnenie komponentov môže byť rovnako dôležité ako kvalita komponentov. Nesprávne nainštalované prémiové tesnenie je stále chybou inštalácie.
Kontrolné body
- Vstupná kontrola materiálu:Potvrďte špecifikovanú zliatinu, rozmery profilu a stav viditeľného materiálu.
- Kontrola obrábania:Skontrolujte kritické otvory, štrbiny, drenážne otvory a rozmery podľa schválených výkresov.
- Kontrola montáže:Skontrolujte zarovnanie rohov, inštaláciu hardvéru, kontinuitu tesnenia a podporu zasklenia.
- Funkčná kontrola:Opakovane používajte reprezentatívne jednotky, aby ste potvrdili hladký pohyb a zaistenie.
- Dokončiť kontrolu:Skontrolujte farbu, vzhľad povlaku, škrabance, stopy po manipulácii a viditeľné povrchové chyby.
Disciplinovaný výrobný proces vytvára pevnejšie spojenie medzi technickou špecifikáciou a tým, čo prichádza na stavenisko. Toto spojenie je obzvlášť cenné pri projektoch s opakovanými modulmi alebo prísnou koordináciou fasád.
Praktický rámec výberu
Systematický výberový proces môže sprehľadniť prácu so špecifikáciami a znížiť riziko prehliadnutia kritickej požiadavky.
- Definujte prostredie budovy:Identifikujte podnebie, expozíciu, výšku budovy, orientáciu, vlhkosť, vystavenie soli a podmienky čistenia.
- Definujte funkciu otvárania:Rozhodnite sa, či ventilácia, veľké čisté otvory, kompaktný pohyb, bezpečnosť, prístup alebo akustické ovládanie má najvyššiu prioritu.
- Definujte požiadavku na zasklenie:Stanovte hrúbku skla, počet tabúľ, bezpečnostné charakteristiky, akustické ciele a očakávanú jednotkovú hmotnosť.
- Definujte konštrukčné požiadavky:Skontrolujte rozmery otvoru, zaťaženie vetrom, rozpätie, ukotvenie a očakávané prevádzkové sily.
- Definujte tepelné požiadavky:Zistite, či je potrebná tepelne rozbitá konfigurácia a koordinujte ju so zasklievacím systémom.
- Definujte povrchovú úpravu:Vyberte eloxovanie, práškové lakovanie, vzhľad dreva alebo inú špecifikovanú povrchovú úpravu podľa vplyvu prostredia a architektonického zámeru.
- Definujte hardvér:Prispôsobte pánty, zámky, kľučky, valčeky, vzpery a ďalšie kovania podľa veľkosti krídla a prevádzkovej frekvencie.
- Skontrolujte inštaláciu:Skontrolujte rozhrania stien, ukotvenie, podložky, obvodové spoje, drenáž a prístup k nastaveniam.
- Skontrolujte dokumentáciu:Uistite sa, že výkresy, špecifikácie, kontrolné kritériá a schválené vzorky povrchovej úpravy sú v súlade s výrobnou zákazkou.
Pre projektové tímy porovnávajúce systémy môže užitočná hodnotiaca matica viesť diskusie skôr na merateľné charakteristiky ako na všeobecné popisy produktov.
| Kategória hodnotenia | Kľúčová otázka | Preferovaný dôkaz |
|---|---|---|
| Materiál | Je zliatina a temperovanie jasne definované? | Technická špecifikácia materiálu |
| Profil | Vyhovuje sekcia veľkosti otvoru a zaťaženiu? | Výkres rezu a konštrukčné údaje |
| Zasklenie | Dokáže systém podporovať požadovanú tvorbu skla? | Rozmery zasklievacej kapsy a údaje o zaťažení |
| Termálne | Je tepelná stratégia vhodná pre budovu? | Podrobnosti o systéme a údaje o tepelnom výkone |
| Počasie | Ako sa hospodári so vzduchom a vodou? | Usporiadanie tesnenia, návrh drenáže a skúšobné údaje |
| Hardvér | Je operačný systém kompatibilný so sashe? | Hardvérový plán a nosnosť |
| Dokončiť | Je povrchová úprava vhodná pre životné prostredie? | Špecifikácia dokončenia a štandard kontroly |
| Inštalácia | Dá sa jednotka nainštalovať a nastaviť konzistentne? | Podrobnosti o inštalácii a vyhlásenie o spôsobe |
Najužitočnejšia špecifikácia je taká, ktorú môžu pochopiť tímy dizajnu, obstarávania, výroby, kontroly kvality a inštalácie bez toho, aby sa v každej fáze vyžadovali rôzne interpretácie.
Keď má prispôsobenie zmysel
Prispôsobené konfigurácie môžu byť užitočné, keď štandardné moduly úplne nespĺňajú požiadavky projektu. Medzi bežné oblasti prispôsobenia patria rozmery profilu, veľkosť otvoru, konfigurácia skla, kombinácie hardvéru, povrchová úprava, farba, tepelne oddelená konštrukcia a špeciálne detaily rozhrania.
Prispôsobenie by malo byť stále kontrolované zdokumentovaným technickým procesom. Prispôsobený produkt potrebuje schválené výkresy, definované tolerancie, jasné materiálové požiadavky a konzistentnú metódu kontroly. Prispôsobenie je najefektívnejšie, keď rieši skutočnú požiadavku projektu, a nie pridávanie zložitosti bez funkčného prínosu.
Úloha technickej komunikácie
Dobrá komunikácia medzi projektovým tímom a výrobcom môže zabrániť problémom, ktorým sa dá vyhnúť. Dôležité informácie zahŕňajú rozmery otvoru, špecifikácie skla, predpokladanú environmentálnu expozíciu, výkonnostné priority, preferovanú prevádzku, požiadavky na povrchovú úpravu, inštalačné obmedzenia a príslušné miestne normy.
Jasné otázky často prinášajú lepšie odpovede ako všeobecné požiadavky. Pýtanie sa na profilovú časť, triedu zliatiny, rozsah zasklenia, typ kovania, materiál tesnenia, proces povrchovej úpravy a príslušnú klasifikáciu výkonu vytvára užitočnejší technický rozhovor, než jednoduché pýtanie sa, či je produkt „vysokej kvality“.
FAQ
Nasledujúce otázky sa týkajú bežných technických úvah pri výbere a špecifikácii moderných hliníkových architektonických otvorov.
Prečo je hliník vhodný pre okná a dvere modernej architektúry?
Hliník kombinuje relatívne nízku konštrukčnú hmotnosť s užitočnou mechanickou pevnosťou, vynikajúcou flexibilitou vytláčania, rozmerovou stabilitou a širokou škálou možností povrchovej úpravy. Tieto vlastnosti umožňujú výrobcom vytvárať detailné profilové časti, ktoré integrujú zasklievacie vrecká, komory, tesnenia, drenážne cesty a hardvérové rozhrania.
Je 6061-T6 vždy lepší ako 6063-T5?
č. 6061-T6 vo všeobecnosti ponúka vyššiu mechanickú pevnosť, zatiaľ čo 6063-T5 je široko vhodný na architektonické vytláčanie a výrobu detailných profilov. Vhodná zliatina závisí od konštrukčných požiadaviek, geometrie prierezu, výrobných potrieb a zamýšľanej aplikácie.
Čo mi hovorí číslo série snímok?
Sériové číslo bežne označuje rodinu profilov alebo menovitý rozmer rámu v rámci konkrétneho systému. Je to užitočné na organizáciu a porovnanie, ale nemalo by sa považovať za univerzálne hodnotenie výkonu, pretože zliatina, hrúbka steny, dizajn komory, zasklenie, hardvér a testovacie podmienky sa môžu líšiť.
Prečo sa v hliníkových rámoch používajú tepelné prerušenia?
Tepelná prestávka preruší priamu vodivú cestu cez kovový rám. To môže zlepšiť tepelný výkon a pomôcť zvládnuť vnútorné povrchové teploty, keď je celý systém správne navrhnutý s vhodným zasklením a tesnením.
Aký štýl otvárania je najlepší na vetranie?
Neexistuje žiadna najlepšia konfigurácia pre každú miestnosť. Konštrukcie krídel a markíz môžu poskytovať priame vetranie, zatiaľ čo posuvné systémy môžu byť vhodnejšie tam, kde je dostupná svetlá výška obmedzená. Voľba by mala brať do úvahy prúdenie vzduchu, usporiadanie miestnosti, prístup na čistenie, vystavenie poveternostným vplyvom a prevádzkové návyky.
Aký dôležitý je výber skla?
Sklo je jednou z najdôležitejších častí kompletného otvoru. Jeho hrúbka, hmotnosť, konfigurácia skla, bezpečnostné charakteristiky a tepelné alebo akustické vlastnosti ovplyvňujú dizajn rámu, výber hardvéru, kompatibilitu zasklenia a vrecka a celkový výkon.
Je možné prispôsobiť farbu povrchu?
Mnoho hliníkových architektonických systémov podporuje širokú škálu farieb a povrchových úprav. V závislosti od zvoleného spracovania môže prispôsobenie zahŕňať štandardné architektonické farby, kovové efekty, vzhľad dreva a farebné referencie špecifické pre daný projekt.
Čo treba skontrolovať pred začatím výroby?
Potvrďte schválený profilový systém, zliatinu a temperovanie, rozmery otvoru, zasklenie, kovanie, tesnenia, drenážne usporiadanie, povrchovú úpravu, referenčnú farbu, tolerancie, inštalačné rozhrania a príslušné požiadavky na výkon. Schválené výkresy by mali odrážať konečnú výrobnú konfiguráciu.
Môžu veľké presklené otvory použiť rovnaký systém ako menšie obytné okná?
Nie nevyhnutne. Väčšie otvory prinášajú rôzne konštrukčné a hardvérové požiadavky, najmä keď sa sklo stáva ťažším alebo keď sa zvyšuje vystavenie vetru. Väčšie zostavy by sa mali skontrolovať pomocou ich skutočných rozmerov, zaťaženia, geometrie profilu, výstuže, zasklenia a podmienok ukotvenia.
Ako by sa mal hodnotiť výkon počasia?
Spolu s kompletnou montážou je potrebné zvážiť vzduchotesnosť, vodotesnosť a odolnosť proti vetru. Skontrolujte tesnenia, rohové spoje, drenážne cesty, geometriu profilu, zasklenie, kompresiu hardvéru, inštalačné rozhrania a podmienky, za ktorých boli dosiahnuté uvedené výsledky testov.
Prečo je kvalita inštalácie taká dôležitá?
Inštalácia určuje, či konštrukčný rám môže správne fungovať v skutočnej budove. Zarovnanie, kotvy, obvodové škáry, drenáž, podpera zasklenia a nastavenie hardvéru, to všetko ovplyvňuje prevádzku a poveternostné vlastnosti. Dobre navrhnutý produkt môže byť stále slabší, ak je inštalácia nekonzistentná.
Aké informácie by mal dostať výrobca pre projekt na mieru?
Užitočné informácie o projekte zahŕňajú veľkosti otvorov, typ budovy, vystavenie prostrediu, požadovaný štýl otvárania, konfiguráciu skla, konštrukčné požiadavky, tepelné predpoklady, povrchovú úpravu a farbu, preferencie hardvéru, obmedzenia inštalácie a príslušné technické normy.
Budovanie lepších otvorov prostredníctvom lepšej špecifikácie
Realizácia moderného fasádneho otvoru je výsledkom mnohých súvisiacich rozhodnutí. Hliník poskytuje prispôsobivú konštrukčnú platformu, ale konečný výsledok závisí aj od dizajnu profilu, výberu zliatiny, zasklenia, tepelnej separácie, tesnení, hardvéru, drenáže, povrchovej úpravy, presnosti výroby a inštalácie.
Premyslená špecifikácia preto začína skutočnými stavebnými podmienkami. Po pochopení týchto podmienok je jednoduchšie vybrať konfiguráciu otvárania, definovať vhodnú skupinu rámov, koordinovať zasklievací systém, identifikovať požadované poveternostné a tepelné charakteristiky a stanoviť kontrolné body potrebné počas výroby a inštalácie.
Tento prístup tiež vytvára lepšiu komunikáciu v rámci projektu. Architekti môžu vysvetliť zámer návrhu, inžinieri môžu definovať požiadavky na výkon, tímy obstarávateľov môžu porovnávať technické konfigurácie, výrobcovia môžu pripraviť presné výrobné dokumenty a inštalatéri môžu pracovať s jasným súborom detailov rozhrania.
Pre projekty vyžadujúce kombináciu konštrukčného výkonu, čistých architektonických línií, manažmentu počasia, flexibilných povrchových úprav a praktickej dlhodobej prevádzky poskytujú starostlivo navrhnuté hliníkové systémy všestranný základ. Kľúčom nie je výber najkomplikovanejšej konfigurácie, ale výber konfigurácie, ktorá vyhovuje budove, prostrediu a spôsobu, akým ľudia budú priestor využívať.
Potrebujete technickú konfiguráciu pre svoj projekt?
Pre výber profilu špecifického pre projekt, konfigurácie otvorov, kompatibilitu zasklenia, povrchové úpravy a prispôsobené architektonické požiadavky,kontaktujte násprediskutovať technické detaily s tímom výrobcu.
